水冷機柜是機柜系統的一種,說白了是針對大量部署機柜時的一種解決方案。起到制冷降溫的作用。
水冷機柜系統

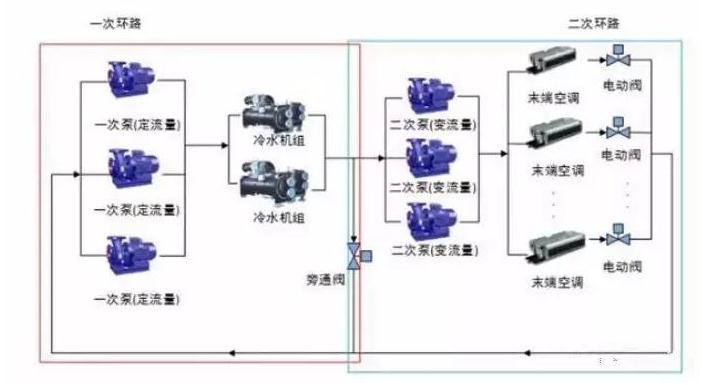

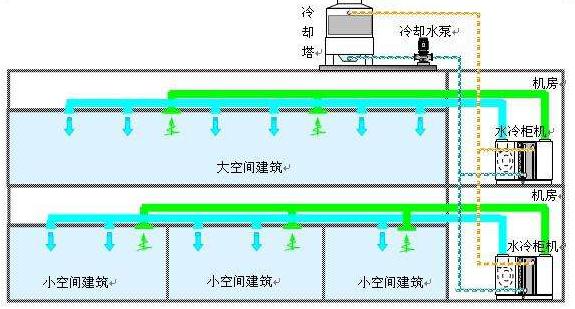

適合于高熱密度機柜的散熱需求。采用全封閉柜內冷卻方式,機柜內設備運行散發的熱量通過機柜內空氣循環,經機柜內熱交換器,通過水冷循環回路,傳遞到機柜外的冷水系統或機房空調系統中。
水冷機柜的原理
冷卻機柜系統采用的冷水配送中心特有的邏輯控制系統可以實現自然冷卻系統和空調水冷卻系統的控制切換。根據產品的應用場景或者是氣候的變換情況,自行選擇自然冷卻或者是空調冷水冷卻,進一步的優化配置,實現最佳的節能效果。液冷系統的進水口溫度需要低于15攝氏度,而當環境溫度低于15攝氏度,就可以不需要通過循環制冷設備來制冷液體,僅僅用自然冷量制冷即可。
水冷機柜方案優點
(1)、節約電能
實現數據中心散熱系統節能50%以上
(2)、提升機房空間率用率,節約機房面積
機柜可以連續緊密放置,每機柜占地面積可降低到2平方米以下,可將現有設備密度提高9倍以上,將大大節省昂貴的機房資源
(3)、降低數據機房噪音
噪音從95分貝下降到65分貝以下
(4)、實現機房智能熱控
采用一套智能熱控系統實現設備的處理能力、耗能、溫度的協同控制

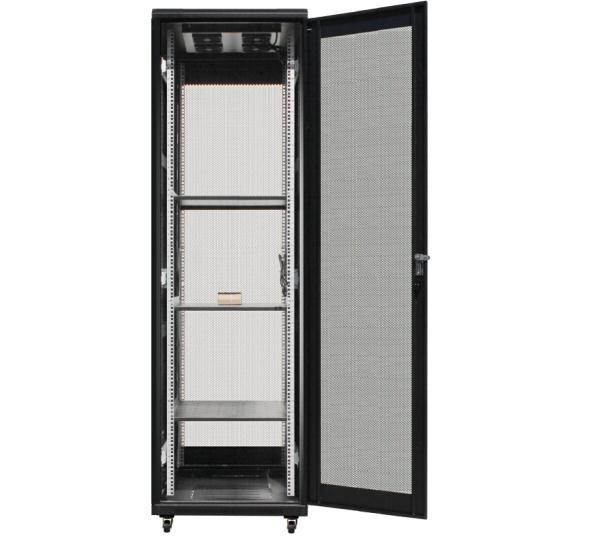

高密度水冷機柜解決方案
水冷機柜專為解決高密度而設計。水冷機柜采用的是冷凍水的制冷方式,走水位置為下走水,建議機房使用高架地板的方式進行安裝,也可使用簡易鋼架設備進行施工;采用頂部走電,通過在柜體上方固定理線槽的方式隔離強弱電線纜,并分別從強弱電進線孔進入設備內部。從整體結構來看,水冷機柜可分為空調柜與IT數據柜等兩部分。
水冷機柜參數
整體外形尺寸:900mm(寬)x1200mm(深)x2000mm(高)
數據柜尺寸:600mm(寬)x1200mm(深)x2000mm(高)
空調柜尺寸:300mm(寬)x1200mm(深)x2000mm(高)
數據柜空間:42U,19英寸機柜標準寬度。
